6 tirantes Dywidag MKY1050 de diámetro
Ø36 en acero de alta resistencia, y por
otra apoyada mediante 4 neoprenos zun-
chados sobre el muro curvo que delimita
el patio de butacas. Para lograr una resis-
tencia a fuego de los tirantes, antes des-
critos, se ejecuta un forro de lana vidrio
de espesor suficiente para garantizar las
condiciones impuestas por el Código Téc-
nico de la Edificación.
En cuanto al patio de butacas y el
Hall de entrada se han empleado forja-
dos reticulares de casetón recuperable
de diferentes cantos entre 20+10 y 40+10
con nervio de 16 cm.
lo que permite salvar
las luces entre pilares
que pueden variar en-
tre 6 y 12 m. y cumplir
con los requerimien-
tos de resistencia al
fuego y acondiciona-
miento acústico exigi-
dos por el proyecto y
el Código Técnico de
la Edificación.
El equipamiento
escénico es una com-
pleja estructura me-
tálica que cuelga de
la cubierta y que se
apoya en los muros la-
terales del auditorio
la combinación de dos
tipologías estructura-
les: el emparrillado
de vigas con capa de
compresión formada
por una losa de pe-
queño espesor, y el
forjado reticular.
El escenario, se-
parado del patio de
butacas
mediante
el telón de escena,
es reversible, per-
mitiendo, mediante
gran puerta de 20m
x 5m en la membrana
de cubierta que per-
mitirá realizar repre-
sentaciones escénicas
hacia la plaza. La estructura del forja-
do se ha formado por un emparrillado de
vigas de 0.25m. x 1.20m. aprovechando
toda la altura disponible por arquitectura
para dotar a las vigas de la inercia necesa-
ria para salvar la luz entre los dos únicos
pilares de soporte que es de 14m.
El forjado de las cabinas destinadas a
las salas de proyección y sonido se compo-
ne de un emparrillado de vigas de canto
estricto de 40 cm. con capa de compre-
sión de 20 cm. Esta estructura se encuen-
tra soportada por dos tipos de apoyos. Por
un lado, colgada de la cubierta mediante

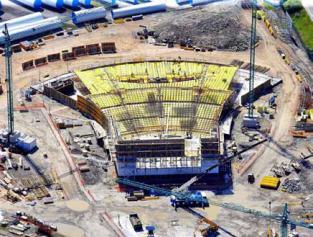

Ejecución del
forjado reticular del
nivel Platea
Replanteo de la
estructura del
forjado reticular
de la platea del
Auditorio
