AUDITORIO
El Auditorio es el edificio de mayor
entidad de los construidos. Con una su-
perficie construida de 7.700 m
2
está dis-
tribuido en dos plantas sobre rasante y
una bajo rasante. Tiene una capacidad
para 1.000 espectadores en una única
platea sin hacer distinción de clases. Es
lo que se llama socialismo arquitectónico
y fue una exigencia de Niemeyer.
La cubierta de 5.500 m
2
que encie-
rra el volumen principal del edificio de
unos 58.500 m
3
, tiene forma de concha
para favorecer la acústica del auditorio,
y posee unas dimensiones transversales
que varían entre los 30 y los 80 m. de an-
cho, una dimensión longitudinal máxima
de 75 m. y una altura de hasta 26 m. Se
trata de un reto estructural resuelto con
una losa de hormigón armado de canto
constante de 50 cm., canto muy estricto
para estas dimensio-
nes con una relación
canto-luz de 1/150,
lo que sólo es posible
gracias a que la con-
cepción arquitectóni-
ca de Oscar Niemeyer
integra la función es-
tructural de la doble
curvatura dentro del
diseño.
Durante el cálculo
se emplearon los pro-
gramas más sofistica-
dos disponibles en el
mercado y los últimos
conocimientos en el
comportamiento reo-
lógico del hormigón, lo que permitió re-
ducir la armadura necesaria disponible y
por lo tanto los costes de construcción.
Se analizaron y se comprobaron las situa-
ciones últimas de proyecto así como las
de servicio, cumpliendo con las estrictas
indicaciones de las normativas en lo re-
ferente a las deformaciones de la estruc-
tura y la inevitable fisuración controlada
de los paramentos de hormigón.
Su ejecución se realizó apoyada so-
bre cimbra hasta completar totalmente
la cubierta, momento en el que comien-
za a resistir por forma. Para obtener una
superficie exterior de hormigón visto, se
dividió el trabajo de hormigonado de la
cubierta en dos fases. En una primera
etapa, se hormigonó la mayor parte de
la losa hasta la capa superior de armadu-
ra, y en la segunda se ejecutó la capa de
compresión superior conectada median-
te pasadores a la primera fase. De esta
Distintas etapas de la ejecución de la cubierta del Auditorio

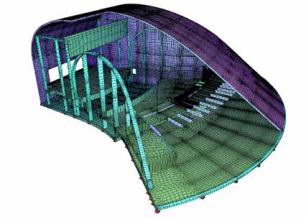

Vista del interior
del modelo de
cálculo del Auditorio
